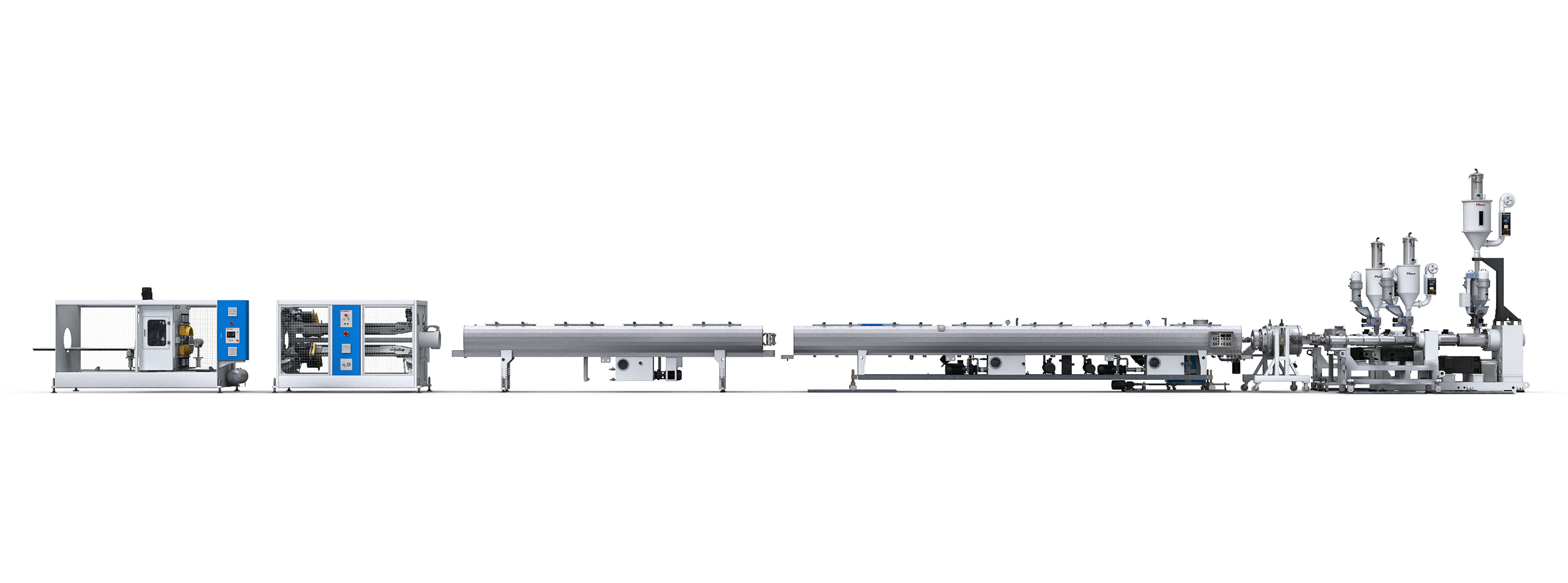

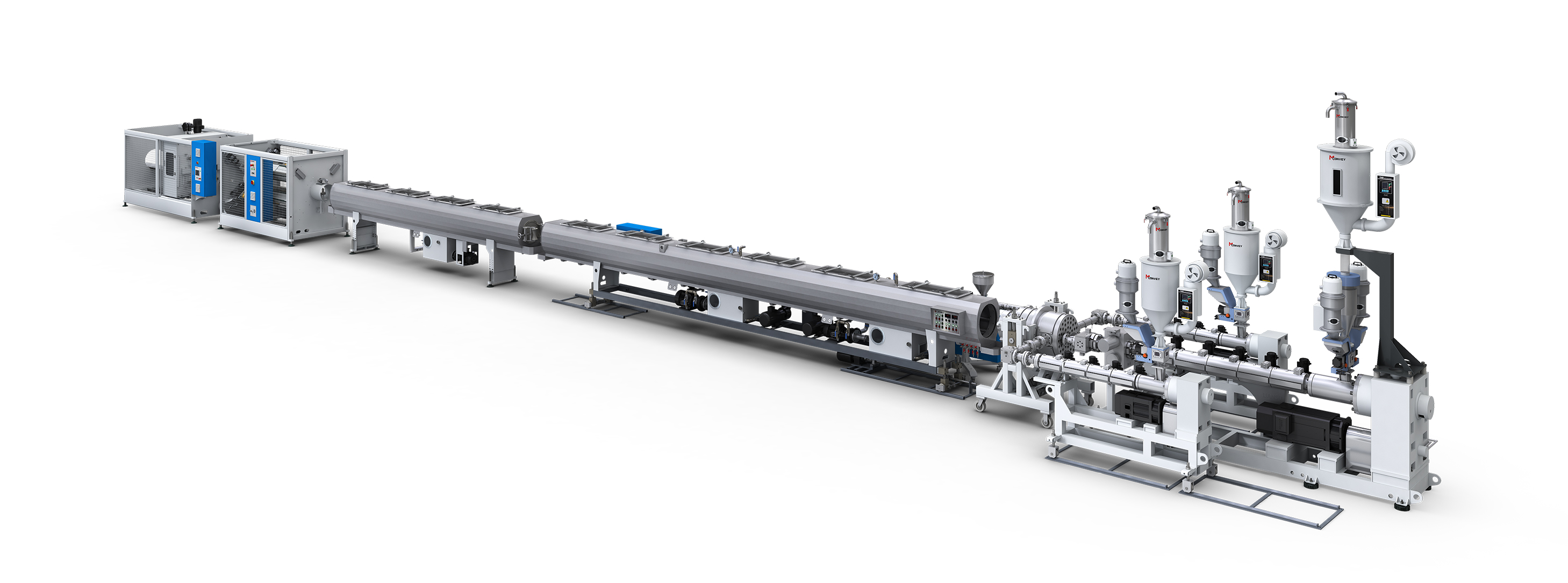

三层PPH管材生产线

近年来,PPH 排水管凭借优异的性能和成本优势,已广泛应用于建筑排水系统。 然而,多层 PPH 管材的高速生产对材料加工工艺和挤出设备的稳定性提出了更高要求,尤其是在稳定塑化、熔体均匀性、壁厚控制,以及短管和长管所需的在线切割与扩口等方面。 针对这些需求,LIANSU 开发了高速三层共挤 PPH 排水管生产线,为多层 PPH 管材的高效、稳定生产提供解决方案。 材料与管材结构:ABA 三层结构 - 外层与内层: 改性 PPH + 矿物填料 - 中间层: 改性 PPH 与重质矿物及橡胶颗粒共混的复合材料

32-250

管径(mm):

420

最大产量(kg/h):

PPH

材料:

download download 手册下载

视频

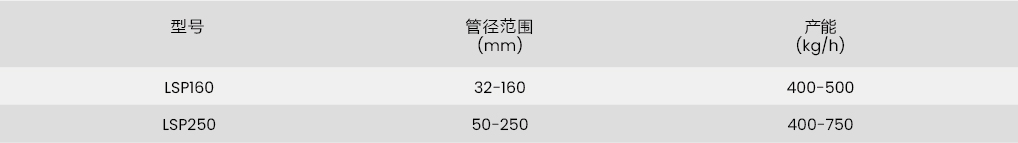

产品参数

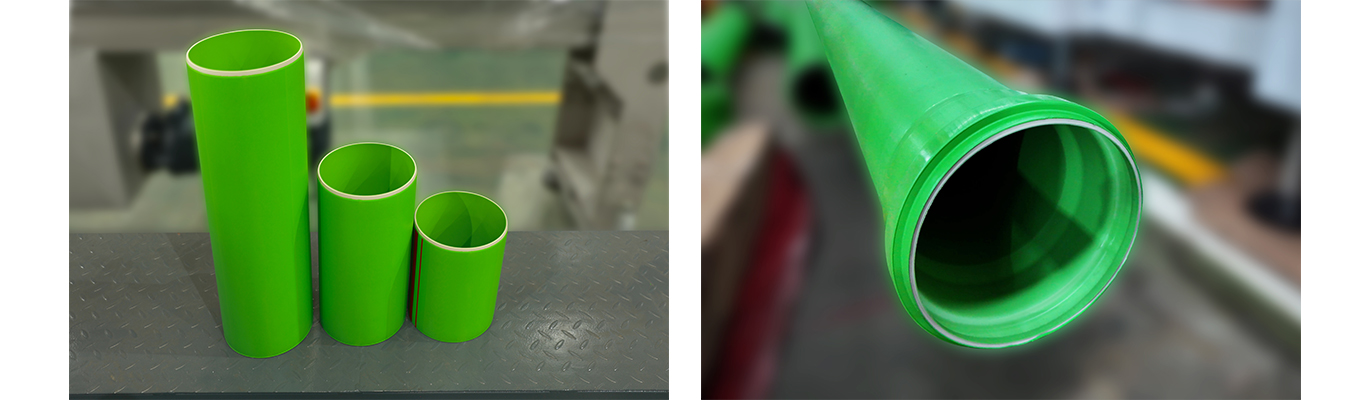

3-layer PPH Pipe.jpg

配置

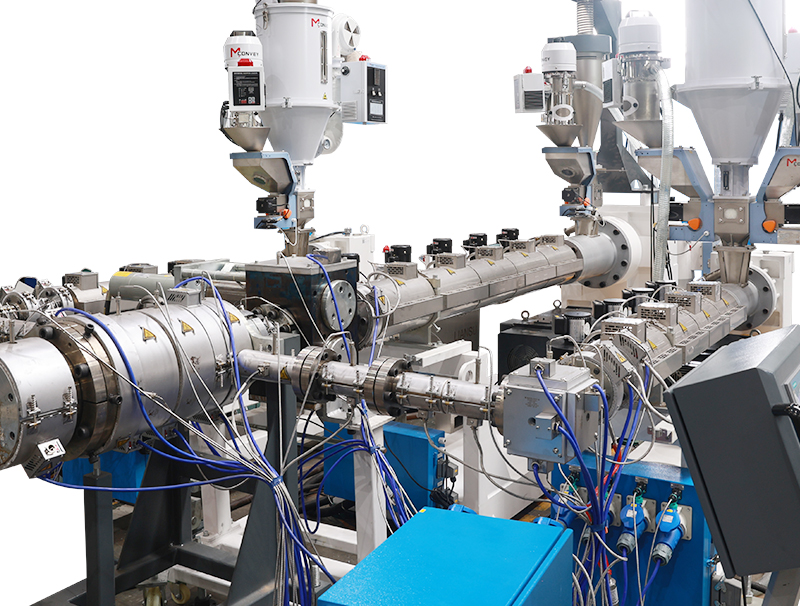

单螺杆挤出机
根据各层材料的特性配置两台单螺杆挤出机,确保物料充分塑化、挤出稳定,从而提供均匀、稳定的熔体。
单螺杆挤出机
x

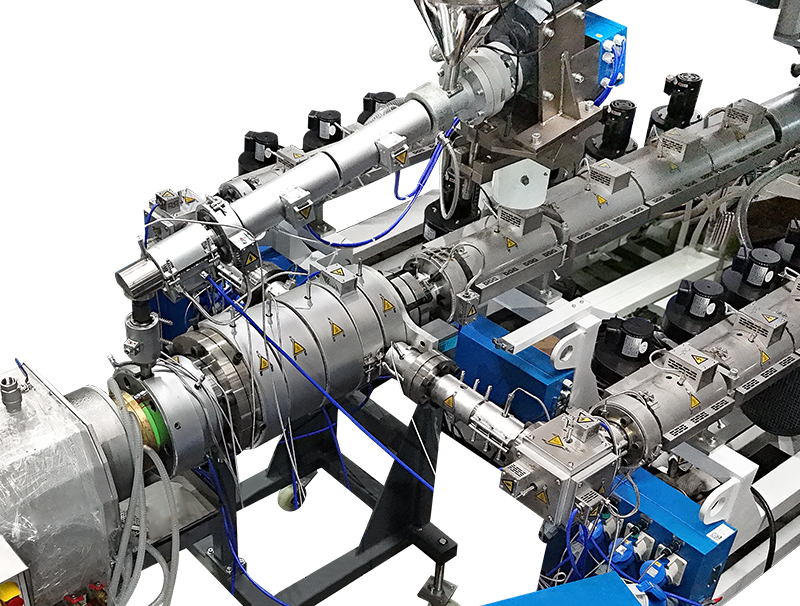

模具
管材模头采用螺旋流道设计,针对 PPH 材料特性进行优化,使熔体温度分布更加均匀,有效减少篮式模头常见的熔接痕和条纹等缺陷。 螺旋流道设计有助于实现熔体均匀分布,结合各层独立的挤出量控制,可精准调节各层壁厚,提高管材成型的稳定性。
模具
x

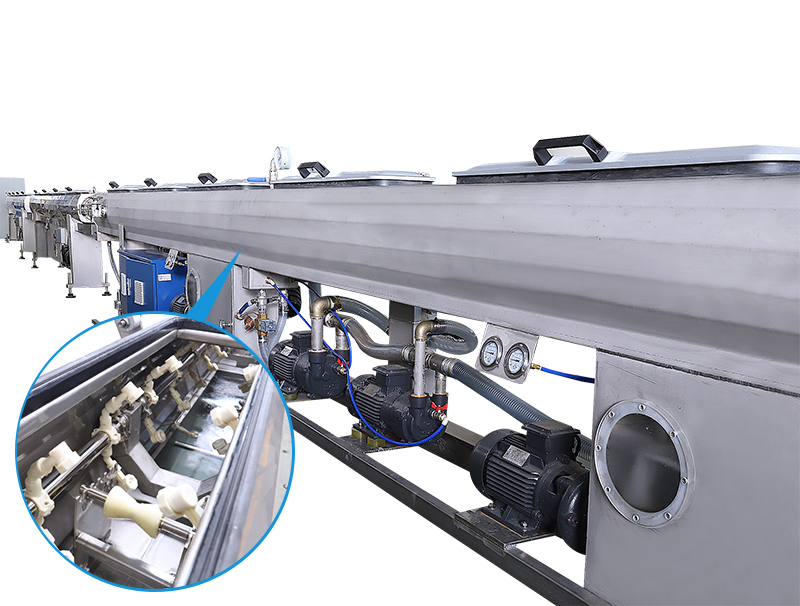

真空箱
采用自动负压闭环控制系统,保证管材成型稳定,节能降噪。
真空箱
x

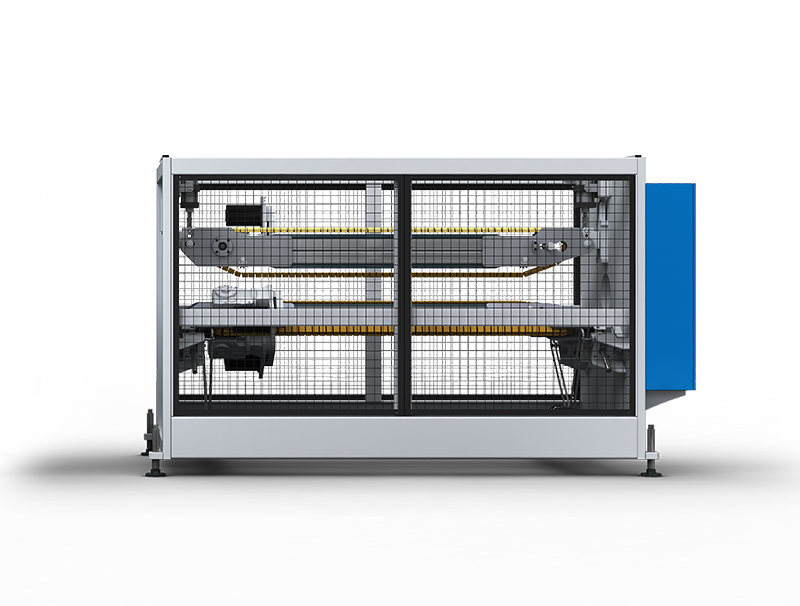

牵引
牵引采用伺服控制,保证50倍以上的稳定的调速范围,高速、稳定牵引。
牵引
x

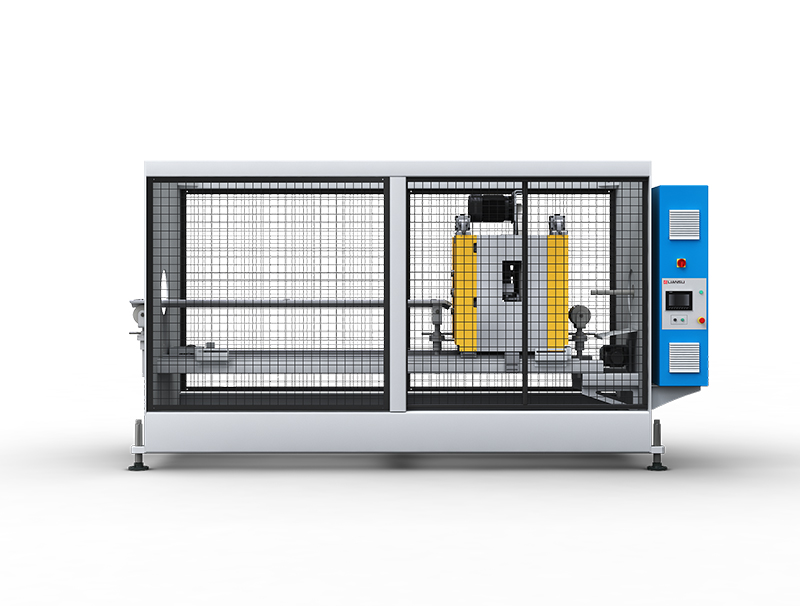

PPH切管机
行星切割 采用伺服系统与电子凸轮同步控制,确保切割动作与生产线速度精准同步。当管材外径为 Ø110 mm 时,生产线速度可达 25 m/min。 通过 HMI 人机界面预设切割参数,可在线实现不同长度管材的连续切割,无需停机,提高生产效率。
PPH切管机
x

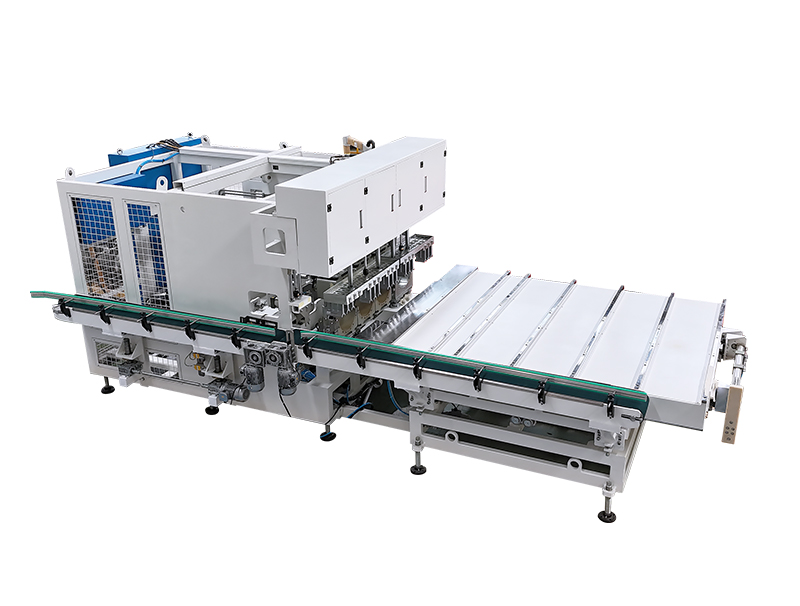

PPH在线扩口机
高速在线扩口 在线高速扩口速度可达 16 m/min,适用于 Ø110 × 2.2 mm 管材。 支持在线自动送入橡胶密封圈,管材长度范围为 0.5–6 m。与切割机实现同步联动,可根据所需管材长度自动切换生产参数,提高扩口与切割工序的协同效率。
PPH在线扩口机
